別紙 NTTグループ省エネ性能ガイドラインの概要

1．適用範囲

NTTグループが新規に開発・調達するICT装置に適用します。なお、対象とするICT装置は、「ICT分野におけるエコロジーガイドライン」（以下、エコ協ガイドライン）に基準値の定めのある装置とします。

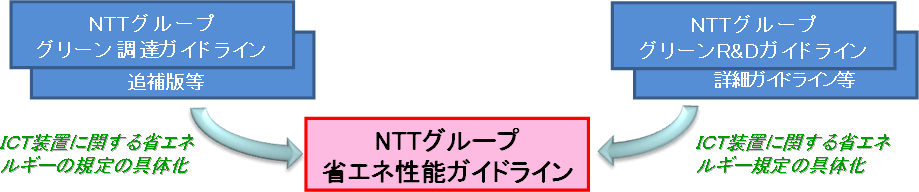

2．ガイドラインの位置づけ

本ガイドラインは、「NTTグループグリーン調達ガイドライン」と「NTTグループグリーンR&Dガイドライン」のICT装置に関する省エネルギー規定の具体化したものです。

3．規定内容：

  1. （1）装置開発・調達の基本的考え方
    エコ協ガイドラインの基準値をもとに、可能な限り高いランク（★マーク）の装置を開発・調達します。
    なお、ICT装置の開発・調達にあたっては、機能・性能、製品価格に加え、空調・給電等を含めた運用に掛かるコスト、環境付加価値※等を考慮して総合的に評価します。
  2. （2）装置別グループ目標値
    ICT装置を開発・調達する際の装置毎に定めるNTTグループ共通の省エネ性能指標の目標を、装置別グループ目標値とし、これをエコ協ガイドライン（第1版）に定める"基準値"とします。
    ただし、"基準値の実現時期の目安"以前のものについては、その限りではありません。
    • ※環境付加価値：環境配慮によって生じる付加価値であり、カーボンオフセット、グリーン電力証書などとして活用できるもの。

4．エコ協ガイドライン（第1版）の対象装置および基準値等一覧（エコ協ガイドラインより抜粋・編集）

装置分類 区分 装置名 評価指標 基準値 基準値の実現時期の目安 備考
小型ルータ
（VPN機能無）		 A 有線ルータ 消費電力（W） 4.0 2010年度末 X2：2.4GHz無線出力（mW/MHz）
X5：5GHz無線出力（mW/MHz）
  • ※評価指標、および基準値はトップランナー基準に準じる
B VoIP付有線ルータ 5.5
C 無線ルータ（2.4GHz） 0.10×X2+3.9
無線ルータ（5GHz） 0.15×X5+3.9
無線ルータ（2.4GHz+5GHz） 0.10×X2+0.15×X5+5.1
D ADSLルータ 7.4
E VoIP付ADSLルータ 7.4
F 無線付ADSLルータ 8.8
L2スイッチ
（ボックス型）		 A L2スイッチ（SNMP管理機能有、IPフィルタ機能有） 消費電力（W）/最大実効伝送速度（Gbps） （αn＋Pn）/T 2011年度末 αn：ポートの消費電力と固定消費電力の和
Pn：PoEの消費電力加算分
T：最大実効伝送速度
n：区分（A,B,C,D）
  • ※評価指標、および基準値はトップランナー基準に準じる
B L2スイッチ（SNMP管理機能有、IPフィルタ機能無）
C L2スイッチ（Web等管理機能有）
D L2スイッチ（管理機能無）
トランスポート装置 WDM DWDM装置 最大スループット（Gbps）/平均消費電力（W） 0.32 2012年度末 平均消費電力＝（フル波長時の消費電力＋+1波長時の消費電力）/2
  • ※評価指標はATIS参照に準じる
CWDM装置 0.48
PON装置 GE-PON OLT（AC電源） 平均消費電力（W）/回線総数 0.46 2012年度末 平均消費電力=（P100＋P50＋P0）/3
回線総数＝IFポート総数×PON分岐数
OLT（DC電源） 0.42
ONU（100Mbps） 平均消費電力（W） 3.68 2012年度末 平均消費電力=（P100+P50+P0）/3
ONU（1Gbps） 4.45
ブロードバンド系基地局装置 WiMAX WiMAX基地局（一体型10W装置（1系統）） ΣPn（W）/{Pidle（W）×（1-α）＋Pmax（W）×α} 12.60 2012年度末 Pn：空中線端子数nの送信電力（W）
Pidle：無負荷時の一次入力電力（W）
Pmax：最大送信時の一次入力電力（W）
α：1日の平均送信トラヒック率
WiMAX基地局（一体型10W装置（2系統）） 9.63
WiMAX基地局（一体型5W装置（1系統）） 5.84
外部電源 ACアダプタ ACアダプタ 平均変換効率 62.2+6.26ln（Pno） 2011年度末 平均変換効率＝（η25＋η50＋η75＋η100）/4
ηn：負荷率n%のときの効率
Pno：銘板出力（W）
  • ※評価指標は国際効率表示協定に準じる
サーバ装置 サーバ装置 サーバ装置 【動作状態の評価指標】
Σssj_ops/Σ消費電力（W）/10		 100 2010年度末 ssj_ops：処理性能
  • ※評価指標はATISに準じる
【アイドル状態の評価指標】
｛アイドル状態の消費電力（W）＋
低電力モードの消費電力（W）｝/
2/複合理論性能		 検討中 検討中
  • ※現在、目標年度2007年度の基準値が有効になっているが、値が形骸化しており、経産省で見直しを検討中

5．エコ協ガイドライン（第1版）の対象装置の多段階評価一覧（エコ協ガイドラインより抜粋・編集）

装置分類 5段階評価の閾値
★ ★2（基準値） ★3 ★4 ★5
小型ルータ
（VPN機能無）		 （基準値未達成） 基準値に対する消費電力削減率
0%以上10%未満		 基準値に対する消費電力削減率
10%以上20%未満		 基準値に対する消費電力削減率
20%以上30%未満		 基準値に対する消費電力削減率
30%以上
L2スイッチ（ボックス型） （基準値未達成） 基準値に対する消費電力削減率※1
0%以上10%未満		 基準値に対する消費電力削減率※1
10%以上20%未満		 基準値に対する消費電力削減率※1
20%以上30%未満		 基準値に対する消費電力削減率※1
30%以上
トランスポート装置 （基準値未達成） 基準値に対する消費電力削減率
0%以上10%未満		 基準値に対する消費電力削減率
10%以上20%未満		 基準値に対する消費電力削減率
20%以上30%未満		 基準値に対する消費電力削減率
30%以上
PON装置
ブロードバンド系基地局装置
外部電源
サーバ装置 （基準値未達成） 基準値に対する消費電力削減率※2
0%以上20%未満		 基準値に対する消費電力削減率※2
20%以上40%未満		 基準値に対する消費電力削減率※2
40%以上60%未満		 基準値に対する消費電力削減率※2
60%以上
  • ※1基準値に対する消費電力削減率は、同等の最大実効伝送速度の装置同士の比較
  • ※2基準値に対する消費電力削減率は、同等の処理性能（ssj_opsの値）の装置同士の比較
